Безжичен мост (CPE) - Ruijie RG-EST450G

• H: 120°, V: 13°
• 3 x GE порта
• Поддръжка на 3 опции за захранване: 12 V DC, пасивно PoE, 802.3af/at
• Сдвояване с едно докосване (One-Touch Pairing) за PTMP режим
• Поддръжка на TDMA
• Поддръжка на SON

• Модел - RG-EST450G
• Приложими сценарии - видеонаблюдение

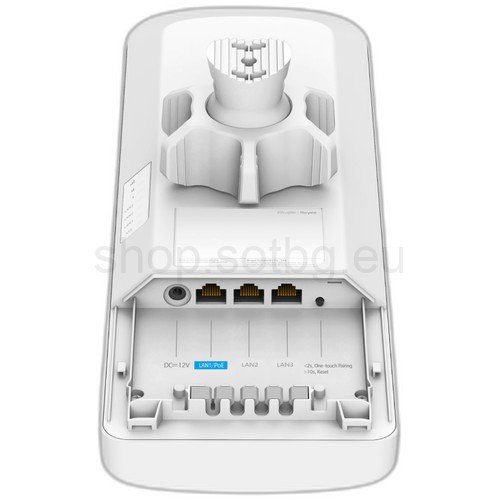

Спецификации на портовете

• Брой фиксирани LAN порта - 3
• Брой 10/100/1000BASE-T порта - 3
• Бутон за ресет - 1
• Светодиодни индикатори (LEDs)
  • 1 x светодиод за състояние на системата
  • 3 x светодиода за Ethernet порта
  • 3 x светодиода за състояние на сигнала

Wi-Fi

• Wi-Fi радиомодул - Двучестотен, 3 пространствени потока
• Конструкция на радиомодула
  • Радио 1 - 2.4 GHz, 1 пространствен поток: 1 x 1, SISO
  • Радио 2 - 5 GHz, 2 пространствени потока: 2 x 2 MIMO
• Работна честотна лента
  • IEEE 802.11b/g/n - 2.400 GHz до 2.483 GHz
  • IEEE 802.11a/n/ac - 5.150 GHz до 5.350 GHz
• Wi-Fi стандарт - Wi-Fi 5 (IEEE 802.11ac) стандарт, съвместим с IEEE 802.11a/b/g/n стандарти
• 2.4 GHz Wi-Fi - Wi-Fi 4 (IEEE 802.11b/g/n)
• 5 GHz Wi-Fi - Wi-Fi 5 (IEEE 802.11ac)
• Ширина на канала за 2.4 GHz - Автоматично/20/40 MHz
• Ширина на канала за 5 GHz - Автоматично/20/40/80 MHz
• Скорост на предаване
  • Максимална безжична скорост на данните - 1166 Mbps
    • Радио 1 - 2.4 GHz, 300 Mbps
    • Радио 2 - 5 GHz, 866 Mbps
• Максимална изходна мощност
  • 2400 - 2483.5 MHz, EIRP ≤ 20 dBm
  • 5470 - 5725 MHz, EIRP ≤ 30 dBm
• Максимална изходна мощност (2.4 GHz) - Комбинирана мощност - 20 dBm (мощност на един поток: 20 dBm)
• Максимална изходна мощност (5 GHz) - Комбинирана мощност - 29 dBm (мощност на един поток: 26 dBm)
• Чувствителност при приемане
  • 802.11b - -91 dBm (1 Mbps), -88 dBm (5 Mbps), -85 dBm (11 Mbps)
  • 802.11a/g - -89 dBm (6 Mbps), -80 dBm (24 Mbps), -76 dBm (36 Mbps), -71 dBm (54 Mbps)
  • 802.11n - -83 dBm@MCS0, -65 dBm@MCS7, -83 dBm@MCS8, -65 dBm@MCS15
  • 802.11ac HT20 - -83 dBm (MCS0), -57 dBm (MCS9)
  • 802.11ac HT40 - -79 dBm (MCS0), -54 dBm (MCS9)
  • 802.11ac HT80 - -76 dBm (MCS0), -51 dBm (MCS9)
• Модулация
  • 802.11b - BPSK, QPSK, CCK
  • 802.11a/g/n - BPSK, QPSK, 16-QAM, 64-QAM
  • 802.11ac - BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
  • Най-висок ред на QAM - 256

Антена

• 2.4 GHz - 1 x 1 Вградена всенасочена антена
• 5 GHz - 2 x 2 Вградена насочена антена, хоризонтално: 120°, вертикално: 13°
• Усилване на антената (2.4 GHz) - 2 dBi
• Усилване на антената (5 GHz) - 15 dBi
• Хоризонтална ориентация на антената - 120°
• Вертикална ориентация на антената - 13°

Размери и тегло

• Тегло - 0.83 кг (без опаковъчните материали)
• Тегло при транспортиране - 1.61 кг
• Размери на продукта (Ш x Д x В) - 124 мм x 48 мм x 355 мм (без монтажната скоба)
• Размери на опаковката (Ш x Д x В) - 415 мм x 185 мм x 113 мм
• Цвят - Елегантен бял

Системни спецификации

• Процесор - Едноядрен процесор, 575/580 MHz тактова честота
• Флаш памет - 16 MB
• Оперативна памет (RAM) - 128 MB DDR3

Захранване и консумация

• Опции за захранване
  • DC захранващ адаптер
  • Пасивен PoE инжектор
  • IEEE 802.3af/at (PoE / PoE+)
  • Забележка - Ако за захранване са налични както DC захранващ адаптер, така и PoE (пасивен PoE инжектор или IEEE 802.3af/at), DC захранващият адаптер е с приоритет.
• Входно захранване
  • DC захранващ адаптер
    • Номинално входно напрежение - 100 V AC до 240 V AC, 50 Hz до 60 Hz
    • Номинален входен ток - 0.5 A макс.
• Изход
  • Номинално изходно напрежение - 24 V DC
  • Максимален изходен ток - 0.6 A
• Пасивен PoE инжектор
  • Номинално входно напрежение - 24 V DC
  • Номинален входен ток - 0.6 A
• Изход
  • Номинално изходно напрежение - 24 V DC
  • Максимален изходен ток - 0.6 A
• PoE/PoE+ - съответствие с 802.3af/at
• Локално захранване - Да, един DC конектор за захранване (12 V, 1.2 A)
• Размери на DC конектора
  • Външен диаметър - 5.50 мм ± 0.05 мм (0.22 in. ± 0.002 in.)
  • Вътрешен диаметър - 2.10 мм ± 0.05 мм (0.08 in. ± 0.002 in.)
  • Дълбочина - 9 мм (0.35 in.)
• Максимална консумация - 12 W

Околна среда и надеждност

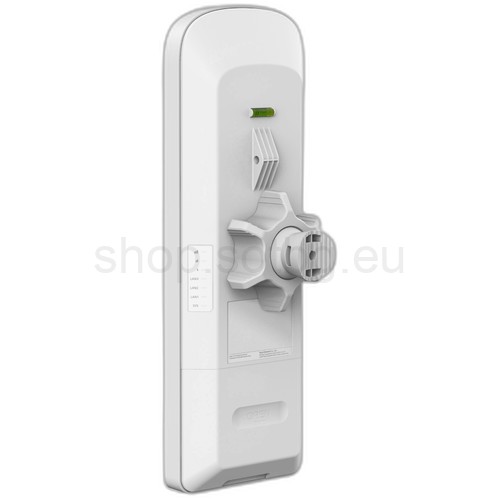

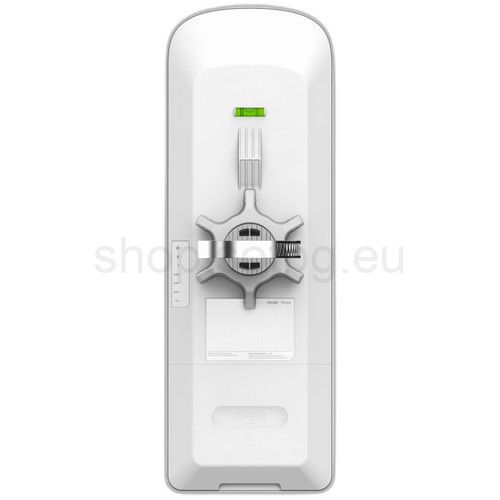

• Опции за монтаж - Стена/Стълб
• Работна температура - -30°C до 65°C
• Температура на съхранение - -40°C до 85°C
• Работна влажност - 5% RH до 95% RH (без кондензация)
• Влажност на съхранение - 5% RH до 95% RH (без кондензация)
• Надморска височина
  • Работна надморска височина - -500 м до +5 000 м
  • Надморска височина за съхранение - -500 м до +5 000 м
• Средно време между отказите (MTBF) - 400 000 часа (около 45 години)
• Охлаждане - Естествено охлаждане
• Клас на защита IP - IP55
• Защита от електростатичен разряд (ESD) - Стандартен тест: контактен разряд = 8 kV, въздушен разряд = 15 kV Клас B
• Защита от пренапрежение
  • Сервизен порт - ±4 kV за общ режим
  • Захранващ конектор - ±4 kV за общ режим и ±2 kV за диференциален режим

Сертификация и съответствие

• Безопасност - EN62368-1
• Електромагнитна съвместимост (EMC) - EN 55032, EN 55035, EN 61000-3-3, EN 61000-3-2, EN 301489-1, EN 301489-3, EN 301489-17
• Сертификация - CE, CB

Софтуерни спецификации

Ethernet превключване

• Скорост на интерфейса - 10/100/1000 Mbps автодоговаряне
• VLAN - Да
• Агрегиране на връзки - Не

IP услуги

• IPv4 ping - Да
• IPv4 traceroute - Да
• DHCP сървър - Да
• DHCP клиент - Да

Основни конфигурации

• eWeb вход с потребителско име и парола - Да
• Локално актуализиране - Да
• Резервно копие на конфигурацията - Да
• Език на системата - Китайски (опростен), Английски
• Настройки на системното време - Да

WLAN

• Превключване между режими Базова станция / CPE - Да
• Подобрено предаване от един към много точки (TDMA) - Да
• Скриване на SSID на моста - Да
• WPA2-PSK криптиране - Да
• WPA-PSK криптиране - Не
• WPA/WPA2-PSK криптиране - Не
• Препоръчителен канал - Да
• Тест за скорост на моста - Да
• Отместване с 5 MHz - Да
• Случаен ключ за сигурност при доставяне на конфигурация - Не
• Конфигуриране на ключ за сигурност за мрежови мостове - Да
• Конфигуриране на ключ за сигурност за единична група мостове - Да
• Конфигуриране на ключ за сигурност за единичен мост - Да
• Конфигурация на SSID, канал и мощност на моста - Да
• WMM - Да
• Препоръчителни PTMP връзки - 16
• Максимално разстояние на моста - 5 км
• Сдвояване с едно докосване (One-touch pairing) - Да
• Максимално ефективно разстояние за сдвояване с едно докосване - 20 м

Производителност на моста

• 200 Mbps / 1 км (HT40)
• 130 Mbps / 3 км (HT40)
• 80 Mbps / 5 км (HT40)

Сила на сигнала (RSSI)

• –59 dBm / 1 км
• –67 dBm / 3 км
• –73 dBm / 5 км
• (Сдвояване с CPE RG-EST350G)

Препоръчителен брой свързани камери (3 Mbps)

• 40 / 1 км
• 30 / 3 км
• 15 / 5 км

Препоръчителен брой свързани камери (4-5 Mbps)

• 25 / 1 км
• 18 / 3 км
• 10 / 5 км

Препоръчителен брой свързани камери (6-7 Mbps)

• 18 / 1 км
• 10 / 3 км
• 7 / 5 км

Препоръчителен брой свързани камери (потоци от 7-8 Mbps)

• 13 / 1 км
• 8 / 3 км
• 5 / 5 км

• Сила на сигнала в реално време - Да
• Оптимална сила на сигнала - Да
• Активен/Резервен канал - Да
• Възстановяване към активния канал - Да
• Максимален брой устройства в SON - 200

Управление и мониторинг на мрежата

• SON - Да
• AI топлинна карта - Да
• Детекция на камери - Не
• Конфигурация на мрежов SSID за управление - Да
• Мрежова връзка през SSID за управление - Да
• Управление през Ruijie Cloud - Да
• Рестартиране на устройства през приложението Ruijie Reyee - Да
• SNMPv1, v2c и v3 - Не
• Диагностика на неизправности - Да (забележка - поддръжка на мрежови инструменти (ping, traceroute и nslookup), аларми за грешки и събиране на данни за грешки)
• Уведомление за причината за рестартиране - Да
• Уведомление за причината за прекъсване на връзката - Не
• Облачни аларми при детекция на DFS сигнал - Не

Сигурност

• Broadcast storm control - Да
